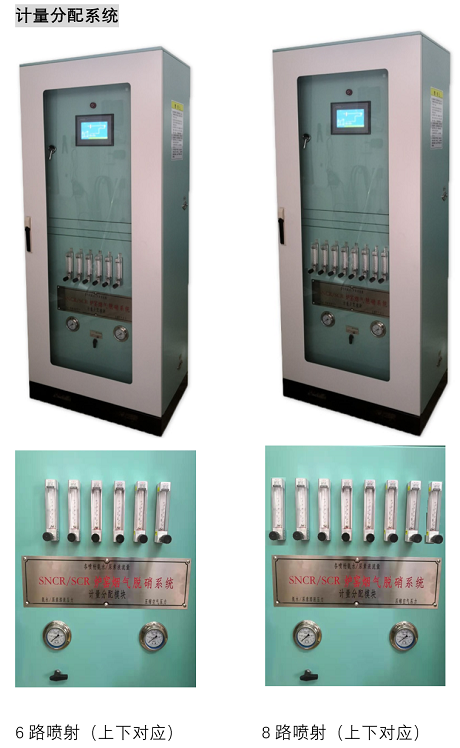

計量分配系統主要包括電動調節閥、電磁流量計、電磁閥、減壓閥、過濾器、分配器、浮子流量計、壓力表等裝置。
PLC計量分配模塊將此部分集成在一個模塊內，同時將PLC控制系統與觸控屏也置于模塊內，此模塊是整個脫硝系統的核心控制部分，為我司自主研發設計產品；整個模塊經過多次迭代更新，不斷優化，同時不斷加入融入控制與連鎖保護理念，使此設備現已具有高自動化、高安全性、高穩定性的特點；根據客戶反饋，我司脫硝設備產品在適用體驗與外觀上均領先于同行。

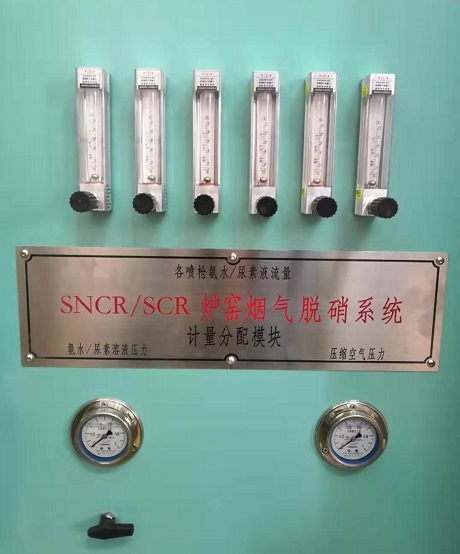

此模塊噴射點數根據脫硝項目實際需求配備，對應配備脫硝噴槍，每支分路最大流量為100L/h，且每支分路流量可調。
1.主要功能
（1）對脫硝系統所使用的壓縮空氣進行過濾，除去管路中產生的凝結水。
（2）調節壓縮空氣壓力。
（3）過濾掉還原劑中的固態雜質，防止雜質過多管路堵塞以及損害控制元器件。
（4）控制并計量壓縮空氣及還原劑使用量，并對還原劑及壓縮空氣進行分配。
（5）將壓縮空氣及還原劑多路、等壓、獨立地輸出到下級使用設備。
（6）記錄、儲存并處理設備運行過程中的壓力、流量等數據，自動繪制成表格或曲線，供用戶查詢參考。
2.工作原理
   還原劑依次通過壓力表、流量傳感器、電動執行球閥及角座閥，按照控制系統給定的流量設定計量輸出，在分配穩壓緩存后以相同的壓力分別經過可調節浮子流量計被送到還原劑出口管道。
壓縮空氣經精密過濾器過濾后依次通過壓力表、流量傳感器、電磁閥、氣源處理器后，進入壓縮空氣分配器，以相同的壓力分別經過球閥被送到壓縮空氣出口管道。
PLC控制系統可通過觸控屏控制增壓泵、調節閥、還原劑電磁閥、壓縮空氣電磁閥，通過轉子流量計監控還原劑流量。PLC控制系統還可根據設定的還原劑流量、閥門開度或氮氧化物濃度控制電動執行器調節至所需的要求。
