脫硝還原劑（尿素溶液/氨水）、稀釋用軟化水及壓縮空氣進入本模塊后，可根據NOx排放濃度反饋信息自動調節脫硝還原劑（尿素溶液/氨水）的噴射用量；稀釋用軟化水同樣可根據NOx排放濃度通過流量計調整所需的混合用量；壓縮空氣則通過分配器分配到每組噴射裝置中。

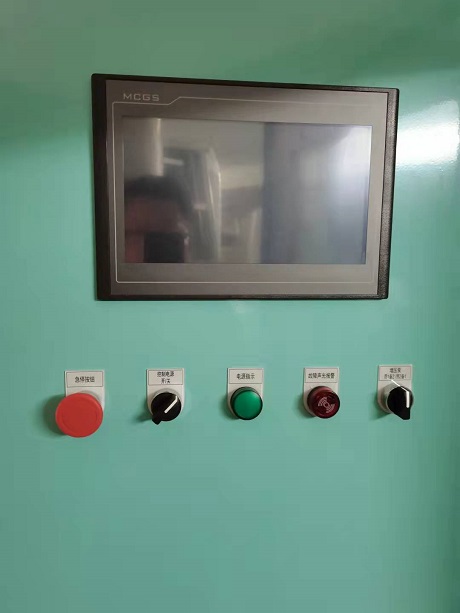

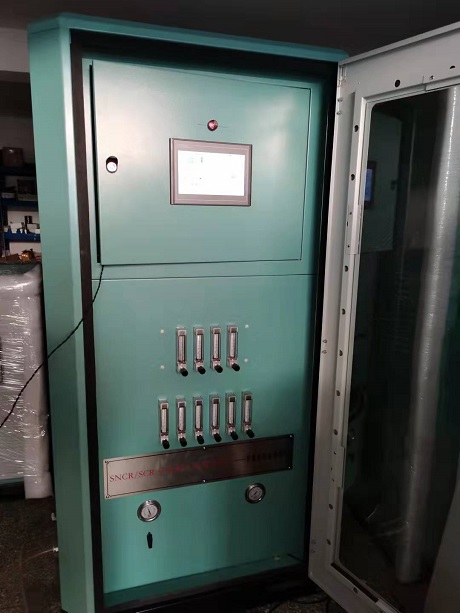

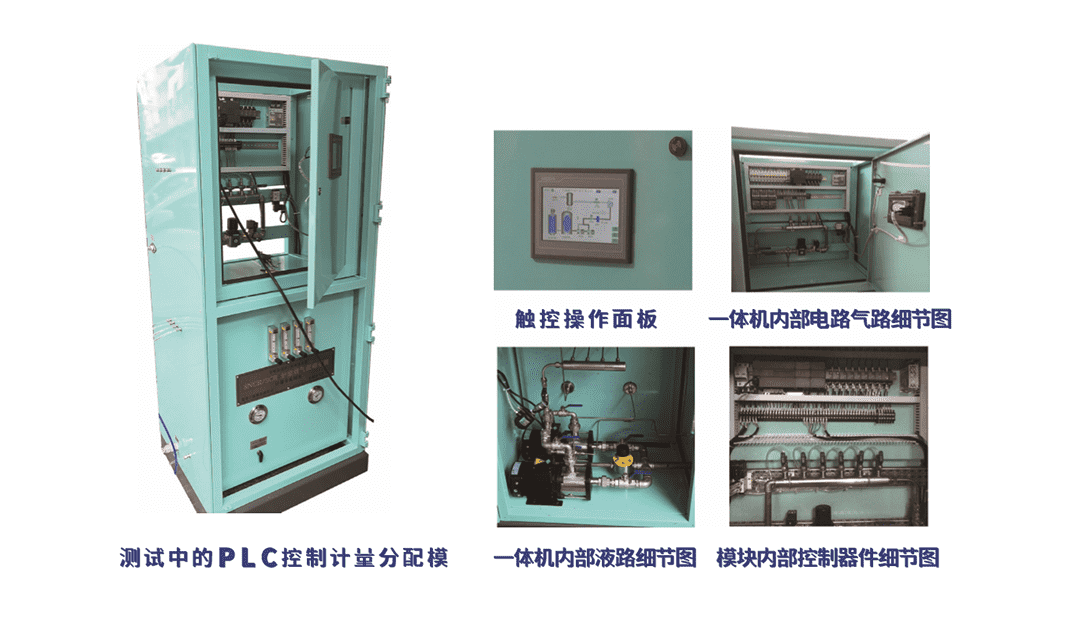

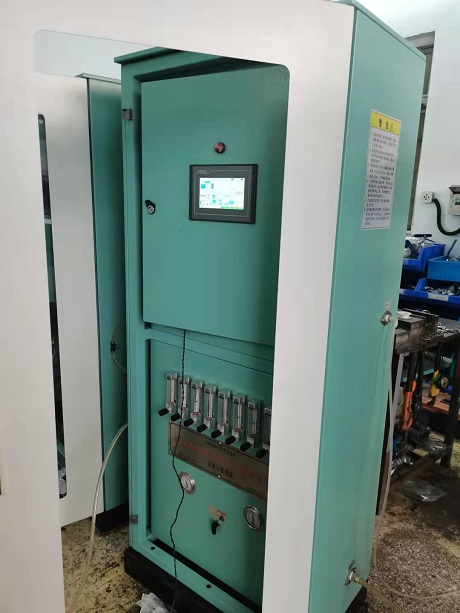

PLC在線稀釋計量分配模塊內有觸摸屏、電動調節閥、混合器、分配器、流量計；空氣過濾器、減壓閥、壓力傳感器、流量傳感器、電磁閥組、氣體分配器及各管路液、氣壓力顯示裝置和傳感裝置等。具有整體結構簡潔緊湊，集成度高，操作及安裝簡便，液、氣管路聯接分布整齊合理等優點；經控制系統（PLC）編程后可對整套脫硝系統設備進行操作與監控。
安裝說明：

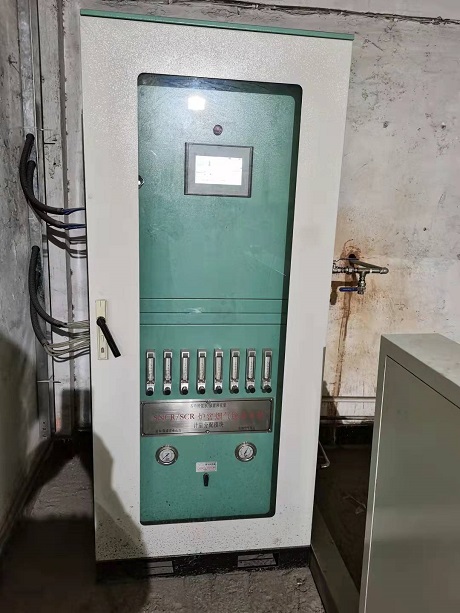

①本模塊宜安裝在操作現場，安裝時應注意模塊四周應留有足夠的空間，以便于各管道的連接及檢修空間（模塊后方應預留不小于1m維修空間）；同時應注意遠離高溫區域，避免因溫度過高而影響模塊內電氣設備的正常運行。
②   本模塊右側已預留脫硝還原劑（氨水）及稀釋水1/2＂內螺紋接口，安裝時只需將各路供液管道旋緊至不滲漏即可。
③   本模塊左側則預留脫硝還原劑（氨水）供液及壓縮空氣（?6mm/?8mm）快速接口，安裝時只需將各路氣、液軟管按相應編號插入快速接口即可。
④ 還原劑及壓縮空氣應盡量保證干凈、無雜質，為防止堵塞等意外情況，還原劑管路安裝過濾器、壓縮氣體管路安裝氣水分離器及過濾裝置。
